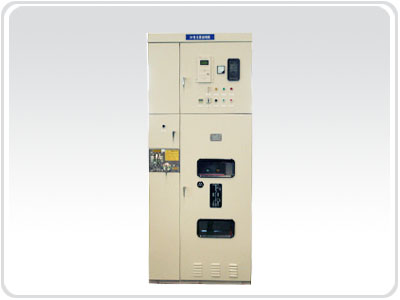

XGN2-12箱型固定式金屬封閉開關設備
發布時間：2009/10/2
游覽量4049
XGN2-12型箱型固定式交流金屬封閉開關設備（簡稱開關柜），系三相交流50Hz、額定電壓12kV的戶內成套配電裝置。在電力系統中作為工礦企業、發電廠和變電所接受與分配電能，同時對電路具有控制、測量、保護的功能。其母線系統為單母線，并可派生出單母線帶旁路及雙母線結構。
本開關柜的主開關采用ZN28-12系列真空斷路器，還可采用ZN63A-12、ZN65A-12型真空斷路器；隔離開關采用GN30-10旋轉式隔離開關，操作機構為JSXGN閉鎖機構，聯鎖齊全可靠。開關柜配有常規保護或微機綜合保護系統。
結構特點：
1、本開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室，母線室，繼電器室，室與室之間用鋼板隔開。
2、斷路器室在柜體下部，母線室在柜體后上部，為了減少柜體高度，母線呈品形排列。電纜室在柜體下部的后方，電纜室內支持絕緣子可設有監視裝置，電纜固定在支架上。對于主接線為聯絡方案時，本室則為聯絡電纜室。繼電器室在柜體上部前方，室內搖門可安裝各種繼電器等，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。
3、這種結構可將任何設備、母線故障均限制在局部范圍之內，可避免事故擴大，提高了開關柜運行可靠。

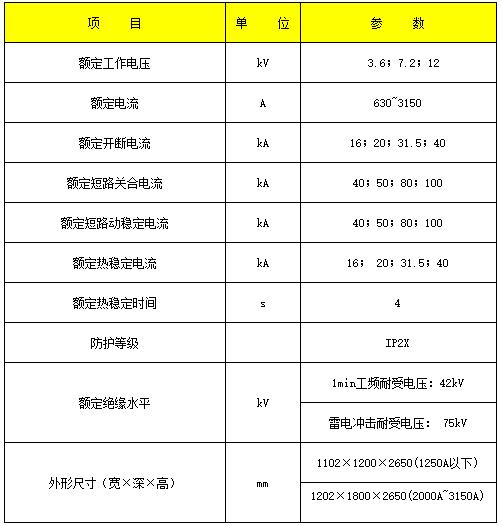

基本技術參數:
