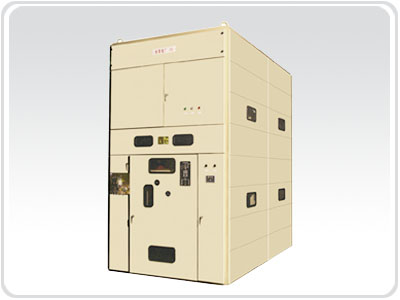

KGN-40.5鎧裝型固定式交流金屬封閉開關設備
發布時間：2009/10/2
游覽量4412
KGN-40.5 鎧裝固定式交流金屬封閉開關設備系三相交流50Hz單母線系統的戶內成套裝置，作為接受和分配35kV的網絡電能之用。本型開關柜具有防止誤操作斷路器、防止帶負荷分合隔離、防止帶電掛接地線、防止帶接地線送電和防止誤入帶電間隔（簡稱“五防”）的功能。配用ZN12-40.5斷路器。
主要結構特點：
1、本開關柜外形設計美觀、外觀質量好、內部結構緊湊布置科學合理且易于檢修；
2、該柜采用空氣絕緣，內部結構為金屬間隔式空氣絕緣結構，繼電器室、端子室、主母線室、斷路器室、進出線室等不同間隔之間，均有金屬隔板相間隔，防護可靠、檢修安全，每個隔室均有獨立的泄壓通道 ；
3、本柜配套的ZN12-40.5真空斷路器為固定式安裝，性能穩定、運行可靠，設計參數高，并且與開關柜具有良好的閉鎖功能；
4、本柜使用新型的GN27-40.5型系列隔離開關；
5、本柜使用的經過改進的JSXGN-35機械連鎖機構，增加了“防止誤分?jǐn)嗦菲鞒绦蜴i”，實現了真正意義上的“五防”功能，使本柜的“五防”功能達到了完美的效果。確保了本柜檢修的安全、可靠性。

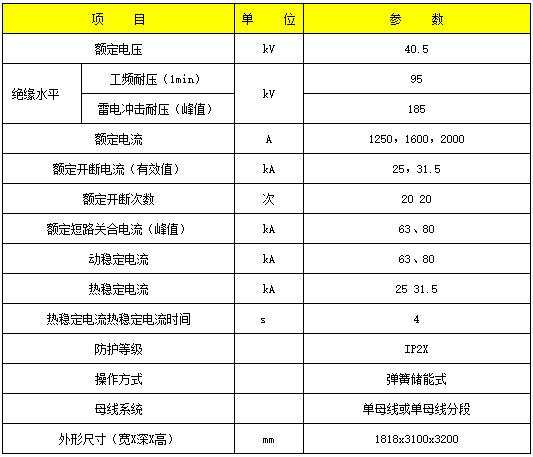

基本技術參數:
