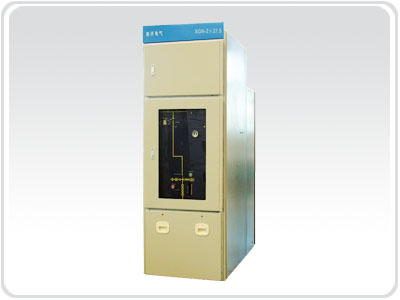

XGN-2X27.5(Z)/T2000-31.5鐵道電氣化氣體絕緣開關柜
發布時間：2009/10/3
游覽量9535
XGN-2X27.5鐵道電氣化氣體絕緣開關柜是由我公司設計開發，以六氟化硫為絕緣介質的戶內開關設備。它適用于單相和兩相50Hz電氣化鐵道供電系統，用以接受和分配電能，并對電路實行控制和保護。
XGN-2X27.5開關柜符合GB3906、JB/T6463、TB/T2803等標準的規定，在正常使用條件下，安全、可靠地運行于電網中。
XGN-2X27.5開關柜可在工作電流范圍內進行頻繁的操作或多次開斷短路電流，適用于重合閘操作，并有極高的操作可靠性于使用壽命。
主要結構特點：
1、高度可靠的性能:
1）一體化真空斷路器設計，電壽命長，與三工位開關配合進行接地操作，20年免維護；
2）三工位開關起隔離和接地作用，結構簡單、運動件少，采用PLC控制其操作以及與斷路器之間的連鎖；
3）氣密性好，密封箱體采用優質不銹鋼，用激光切割和氬弧焊接；氣體額定壓力為0.04MPa，相當于SF6斷路器壓力的十分之一，在零表壓下仍可保證額定絕緣水平；
4）連鎖可靠，具有可靠的電氣與機械雙重聯鎖；
5）高壓元件置于SF6中免受污穢、潮氣異物和其它有害物的侵害。
2、可靠的安全保障：
1）所有的一次高壓電器元件，裝在充有低壓力SF6的金屬封閉柜體中，母線采用硅橡膠絕緣，外涂導電屏蔽層，可安全接觸；
2）進出線采用全封閉的電纜連接；
3）柜體完全接地以保證人身安全；
4）裝有泄壓裝置，防止內部電弧引起的壓力異常；充氣區域進行隔離分區，防止事故看擴大。
3、方便的現場安裝：
1）模塊化設計：相同的高壓元件組成若干標準模塊，通過模塊組合可以滿足各種主接線的要求。現場的安裝不涉及SF6氣體處理，可靈活進行擴展；相同規格的零部件具有互換性，維修方便；
2）內外錐式電纜插接系統，插接式固體絕緣母線，插接式ZnO避雷器，現場安裝方便，安裝時間短；
3）在制造廠內1-3面柜子進行裝配，調試并作為運輸單元整體運輸，到現場后安裝方便。
4、高度智能化的控制：配用數字式繼電器，集控制、測量、保護、通訊單元于一體。

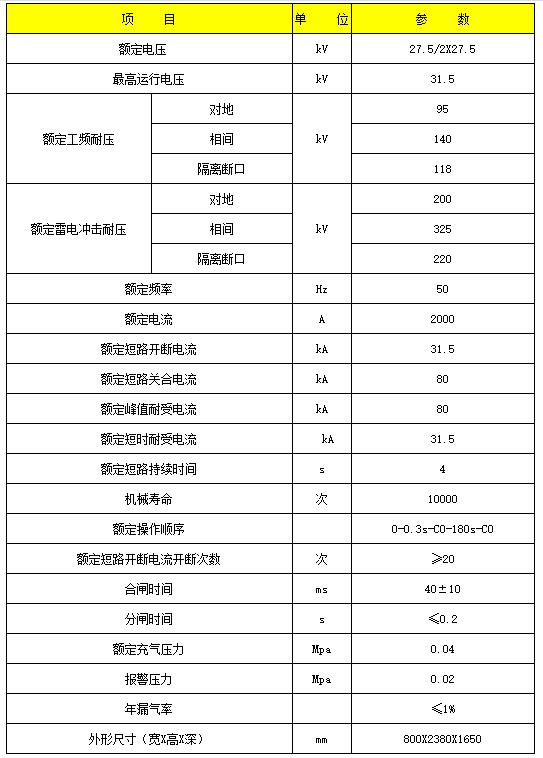

基本技術參數:
